2. Architettura della soluzione¶
La piattaforma è composta da molti componenti, integrati in una architettura a microservizi, comunicanti tramite il paradigma REST. Ogni microservizio è realizzato con framework opensource e rilasciato a sua volta come software opensource. Anche tutti i componenti infrastrutturali utilizzati nella piattaforma sono opensource, azzerando i costi di licenza e permettendo una totale riusabilità di questa piattaforma per scopi uguali o analoghi a quelli per cui è stata pensata.
È previsto un accesso differenziato alle funzionalità della piattaforma, tramite un sistema di autenticazione e autorizzazione basato sul protocollo OAuth2 e dei ruoli predefiniti inseriti nel token JWT.
Sia l’interfaccia WEB, realizzata dal componente UI Service, che ogni API REST, è integrata quindi con un IDP OAuth2. IL servizio in staging realizzato per ANAC utilizza Keycloak come IDP OAuth2.

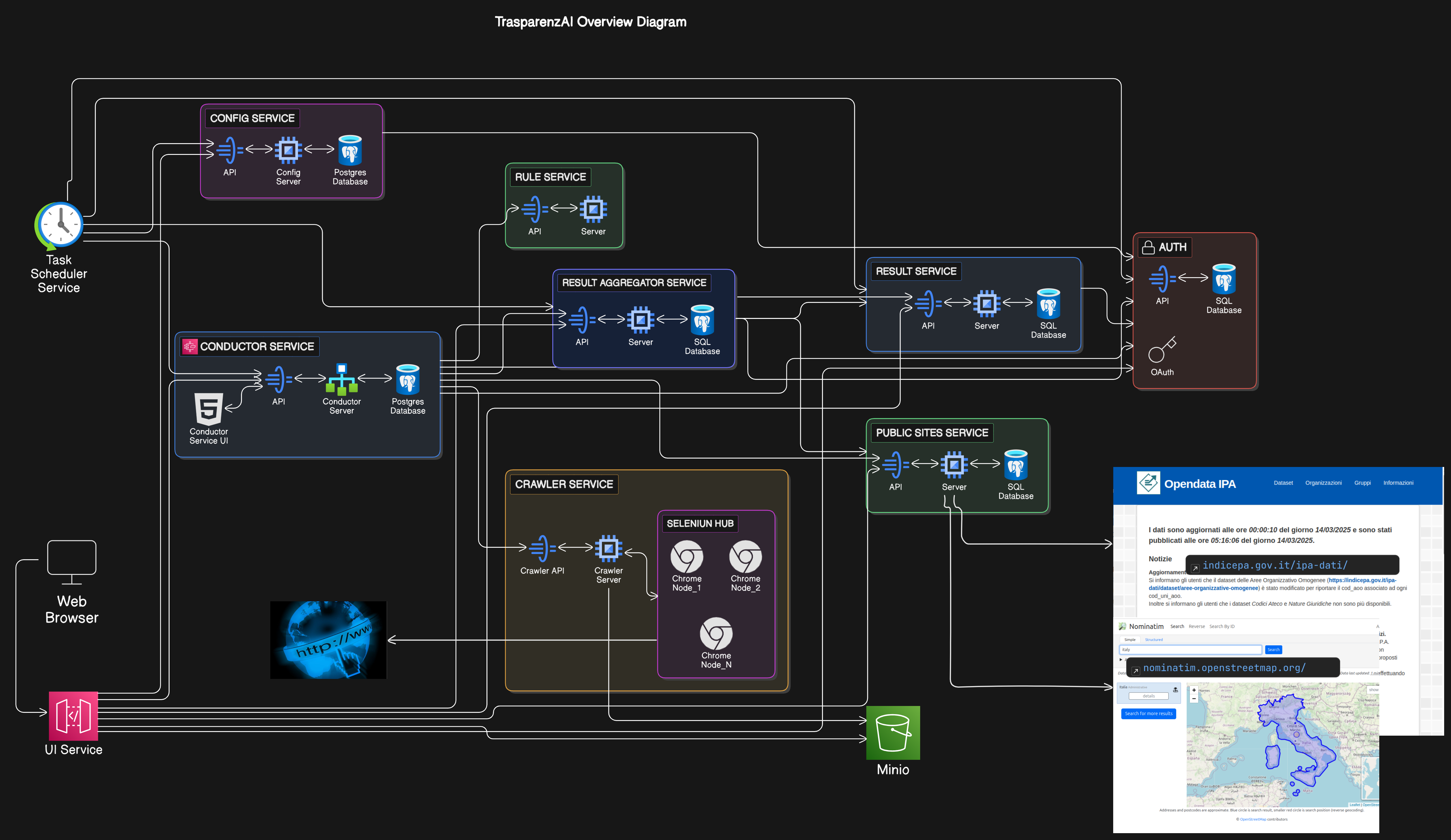

Il grafico in Fig. 2.1 sottostante riassume i componenti principali del sistema.
Fig. 2.1 TrasparenzAI - Overview Diagram¶
Rispetto a una tipica architettura a microservizi è stato scelto di non introdurre al momento un API Gateway e un Service Discovery, in quanto la sua adozione potrebbe dipendere dalle politiche di deploy della soluzione. In particolare qualora si decida di usare Kubernetes potrebbe essere indicato utilizzare i meccanismi di API Gateway e Service Discovery disponibili nel coordinatore dei container.
2.1. Scansione dei siti delle PA¶
La fase di scansione dei siti delle PA viene coordinata dal servizio Conductor Service. Questo servizio è basato sul componente opensouce Conductor realizzato da Netflix.
La definizione dei workflow e dei task necessari per compiere tutte le operazioni di analisi, verifica e salvataggio dei risultati delle scansioni dei siti delle PA è definita tramite alcuni file JSON. Questo garantisce una facile configurabilità e adattabilità di questa soluzione a evoluzioni di questa piattaforma oppure a problematiche di crawling e analisi di natura diversa da quella di questo progetto.
L’avvio della fase di scansione di tutti i siti delle PA viene avviata dal microservizio Task Scheduler Service, il quale invoca via REST il Conductor Service con una cadenza configurabile (per esempio 3 o 4 volte la settimana).
La lista dei siti delle PA è prelevata dal microservizio Public Site Service, mentre i risultati delle validazioni sono inseriti sia nel microservizio Result Service che nel servizio Result Aggregator Service. Inoltre le screenshot delle pagine HTML ritenute problematiche dal sistema vengono archiviate in uno storage S3 like, in particolare nel servizio fornito in staging ad ANAC viene utilizzato il prodotto Opensource Minio.
Le regole applicate per la verifica della corrispondenza del sito con la legge sulla trasparenza sono definite tramite il servizio Rule Service. Quest’ultimo è stato realizzato in modo da essere un servizio generico di applicazioni di regole di parsing e configurabile tramite file JSON.
Per l’attività di crawling e di rendering delle pagine HTML da analizzare, la soluzione prevede l’utilizzo di un proprio crawler per prelevare lo streaming html delle pagine da analizzare e l’adozione di un Selenium Hub per distrubuire su più istanze di Google Chrome il rendering delle pagine HTML che contengono codice javascript da interpretare.
